万盛5G天馈线检测实验室明日投用
语音播报
进入播报模式
退出播报模式
大中小

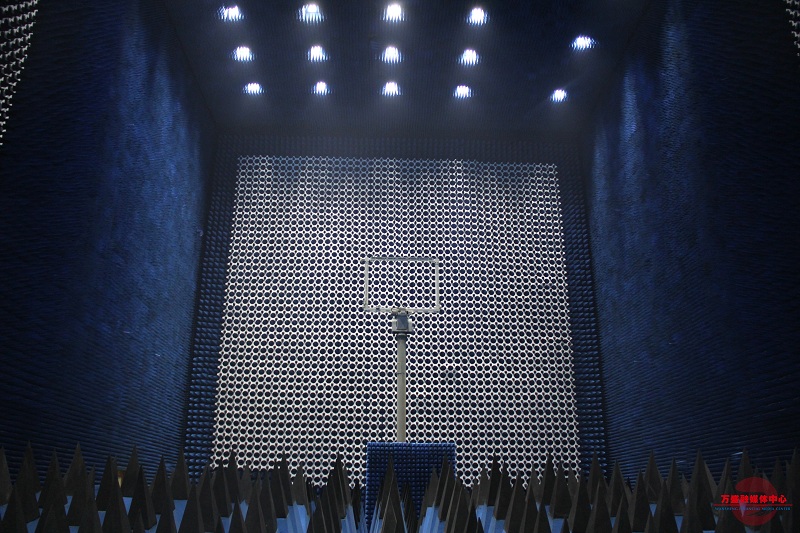

检测天线转台

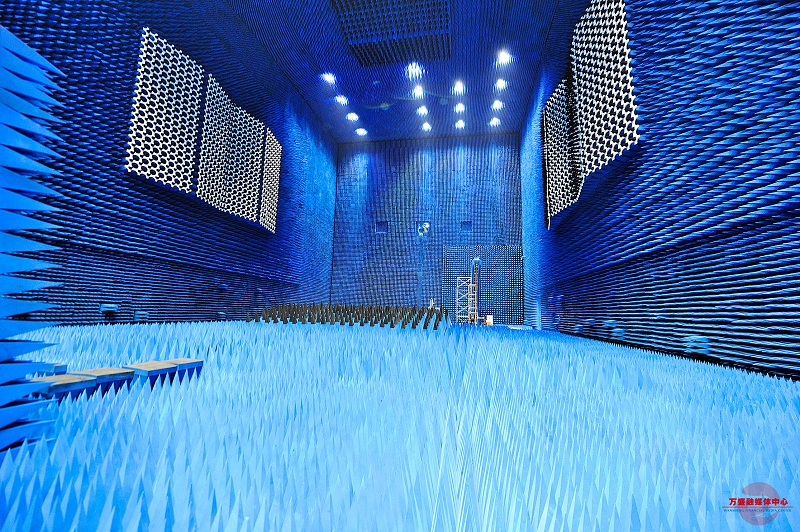

室内远场暗室
实验室内部图
11月28日，万盛5G天馈线检测实验室将投用。作为西南地区首个大型天馈线产品检测实验室，万盛5G天馈线检测实验室填补了重庆市乃至西南地区电子信息产业的空白。
国内最大的第三方天线测量实验室
天馈线实验室总规划建设面积25676.73平方米，建筑包含大暗室及可靠性实验室、研发实验楼两栋，以及漏缆测试隧道一条，具备较完整的天馈线测试能力。
其中，大暗室为60米×30米×30米的远场天线测量暗室，是国内最大的第三方天线测量实验室。可靠性实验室含三综合试验设备（5吨推力振动台+20立方米温箱）、盐雾试验箱（长度3.5米）、淋雨房（边长3米）、老化试验设备、大功率（峰值功率8000瓦）测试设备、互调测试设备（可输出调制波信号，可测试POI）等，测试项目全面、测试精度高，处于国内领先。
将有力促进万盛产业转型升级
天馈线是为基础电信企业提供室内外移动终端信号覆盖的设备，是移动通信网络中不可或缺的基础环节。今年6月6日，国家工信部发放5G牌照，标志着我国已正式启动5G商用步伐，有效带动了5G网络加快部署，推动了人工智能、工业互联网、物联网等新型基础设施建设。在5G和物联网趋势下，天馈线产业已成为高新技术领域关键方向之一，也是未来成长最快的行业之一。
近年来，我区高度重视电子信息产业发展，在平山产业园区建设组团规划了全国唯一的5G通信产业园区，力争打造集研发、设计、制造、检测、认证为一体的百亿级产业集群。万盛天馈线检测实验室是万盛经开区与中国信息通信院西部分院合作共建的“全波段、多制式、军民两用、国际认可”的大型通信系统检测实验室，将有力促进我区天馈线产业集聚发展，加快产业转型升级，推动万盛资源型城市高质量转型发展。
实验室概况
实验室建设分2到3期完成，其中第一期建设60米远场暗室、可靠性实验室、漏缆测试隧道及研发厂房，可满足当前天馈线常规检测需要，为招商企业提供必要的研发、调试环境，节省入驻企业投资成本。
1.研发楼一
研发楼一为多层框架结构厂房，呈L型布局，主要功能为天线检测，最大跨度为8.4米。一层层高为5.1米，二层层高为4.2米，为满足不同的功能需要，三层局部层高为6米，大部分为4.2米。
2.实验室
实验室为多层框架结构厂房，建筑平面布局呈方形，主要有远场暗室、操作间、标准天线安装区、库房、电参数测试暗室、可靠性实验区等，内建60米×30米×30米的天线远场测试暗室。可靠性实验区为两层，一层层高为6米，二层层高为5.1米。标准天线安装区为四层，一层和四层层高为5.1米，二层和三层层高为4.2米。
3.漏缆测试通道
漏缆测试通道与实验室贴建，位于地下，最大跨度4米、层高4米，测试通道的长度为100米。西侧设计一个车行的坡道出入口，东侧设计一个楼梯间，作为人行的出入口。
4.紧缩场及球面近场（二期）
紧缩场及球面近场为二期规划，其中紧缩场约为30米×20米×20米，内置6米×6米的反射面，测试频率可达120GHz，可测试卫星天线。
球面近场为多探头测试系统，暗室长度约15米，高度、宽度12米，探头数量不低于168个，测试环内径不低于7.5米，满足5G有源天线基站测试。
5.研发楼二（二期）
研发楼二为二期规划，多层框架结构厂房，平面布局呈C字型，最大跨度为8.4米，各层层高均为3.9米，其主要功能为天线检测。
链接>>>>
万盛5G天馈线检测实验室能进行这些测试
天线远场测试
暗室尺寸为60米×30米×30米，收发距离50米，测试频率覆盖400MHz—80GHz，屏蔽性能大于100dB@400MHz—18GHz，静区反射电平低于≤-45dB，配置5轴转台，分别为：俯仰、方位、前后平移、左右平移、横滚、极化旋转；最大承重200千克。可对各类天线进行辐射方向图测试，OTA等性能测试。
汽车整车天线测试系统
转台直径8米，承重12吨，频率覆盖400MHz—80GHz，可对整车进行测试，避免独立天线测试与使用状态严重不相符的情况，可为汽车通信设计提供参考及验证。
测试分低频和高频两部分，低频覆盖400MHz—6GHz，采用1/4环，多探头结构，内径12米，覆盖角度-10°到90°，每度1个双极化探头，共101+1个探头，探头采用垂直/水平布局。测试时，地面转台从0°步进旋转到360°，每旋转一个步长，通过电子开关控制101个双极化探头进行一次采样，最终数据为-10°到90°的整个上半球面，通过近远场转换获得天线三维方向图。测量功能包含增益、天线效率、方向图、波瓣宽度、交叉极化比、轴比、相位中心等。
高频覆盖1GHz—80GHz，采用平面近场扫描，扫描架尺寸3米×2米，定位精度0.1毫米，主要针对汽车雷达等高增益定向天线进行测试。测量功能主要包含增益、天线效率、方向图等。
电参数暗室
天线电参数测试、互调测试，馈线、无源器件电参数测试。
漏缆测试
具有长度100米的隧道，可测试泄露电缆辐射性能。
三综合设备
振动台推力5吨，温箱容积20立方米，可对汽车零部件、电子器件等重量（一般1吨以下）、体积不太大的设备进行振动、高低温、湿热等环境试验。
淋雨试验箱
边长3米，最大淋雨强度2000mm/h，可进行较大设备，高强度淋雨试验。
盐雾试验箱
长度3.5米，宽度1米，可进行较大设备盐雾试验。
大功率测试设备
均值功率1000瓦，峰值功率8000瓦，可输出调制波信号。
互调测试设备
可测试传输、反射互调，可输出调制波信号，可测试天线、馈线、无源器件、POI等射频器件进行大功率（最大输出可达32瓦）互调测试，避免被测设备对系统造成干扰。
